一文看懂GaN在射频和电子中的应用
来源:内容来自「钜亨网」,谢谢。
由于2 月13 日小米在新品发表会中,除了推出小米10 系列外,更宣布采用氮化镓(GaN) 作为原料的充电器,一时间原本GaN 在射频领域热烧的话题,快速延烧至电池产业。GaN 是极为稳定的化合物,又是坚硬和熔点高的材料,其熔点为高达1700℃。同时,GaN 有较高的电子密度和电子速度,其高电离度,也是在三五族化合物中最高的,因此受到高频、高功率类别电子产品的青睐。

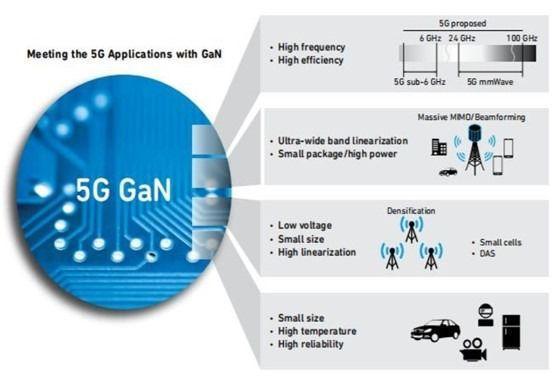

资料来源: QorvoGaN 目前主要的应用就在微波射频、电力两大领域。具体而言,微波射频包含5G 通讯、雷达预警、卫星通讯等应用;电力则包含智慧电网、高速轨道交通、新能源汽车、消费电子等。
射频领域

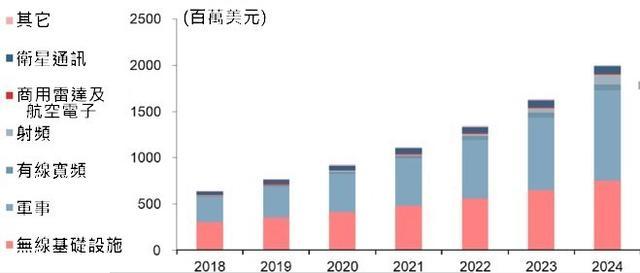

GaN 的射频零组件具有高频、高功率、较宽频宽、低功耗、小尺寸的特点,能有效在5G 世代中节省PCB 的空间,特别是手机内部空间上,且能达到良好的功耗控制。在5G产品中,GaN主要应用在Sub-6GHz基地台和毫米波(24GHz以上)的小基地站。Yole预估GaN射频市场将从2018年的6.45亿美元成长2024年的20亿美元,CAGR达21%,这主要受电信基础设施及国防两大领域所推动,而卫星通信、有线宽频和射频也有一定的贡献。
资料来源: Yole 在要求高频高功率输出的卫星通讯中,市场预估GaN 将逐渐取代GaAs 成为新的解决方案。而在有线电视和民用雷达市场与LDMOS 或GaAs 材料相比,GaN 的成本仍高,短期内大量取代的情况不易见。在GaN 射频领域主要由美、日两国企业主导,其中,以美商Cree 居首,住友电工、东芝、富士通等日商紧追在后,中国厂如三安光电、海特高新、华进创威在此领域虽有着墨,但与国际大厂相比技术差距大。
电力
在600 伏特左右电压下,GaN 在电源管理、发电和功率输出方面具有明显的优势,这使GaN 材料的电源产品可更为轻薄、高效率,且GaN 充电插头体积小、功率高、支援PD 协定,有机会在未来统一NB 和手机的充电器市场。

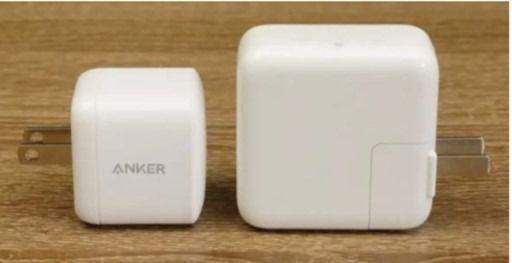

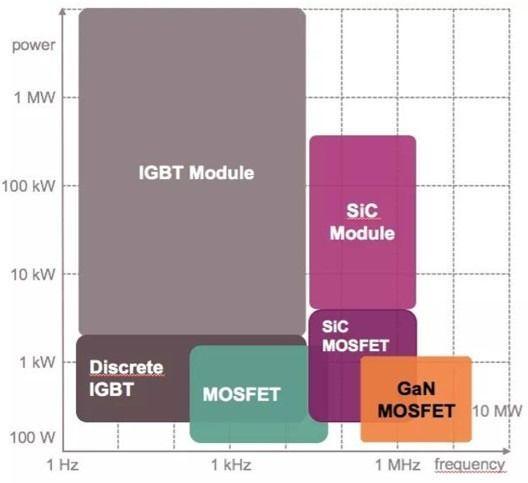

27w GaN 充电插头(左) VS Apple 30W 充电插头(右)(图片: 充电头网)因为材料特性的差异,硅在高于1200V 的高电压、大功率具有优势,而GaN 制的产品更适合40~1200V 的应用,特别是在600V/3KW 能发挥最大优势。因此,在伺服器、马达驱动、UPS 等领域,GaN 可以挑战传统MOSFET 或IGBT 的地位。
资料来源: Infi neo n Yole预计2024年GaN电源市场产值将超过3.5亿美元,CAGR达85%,当中,GaN快充是推动产业高成长的主要力量。此外,GaN还有望渗透进入汽车及工业和电信电源应用中。从生产端来看,GaN 功率半导体已开始少量出货,但由于其价格过于昂贵,是影响现阶段发展受限的主要因素。价格不亲民是因为目前GaN 制芯片仍以6 吋及以下的晶圆厂生产为主,尚未显现规模效应,若未来成本能再大幅下降,市场需求就会爆发。在GaN功率领域中,市场主要由Infi neo n、EPC、GaN Systems、Transphorm,及Navitas等公司主导,其产品是由TSMC,Episil、X-FAB进行代工。
中国新兴代工厂中,三安光电和海特高新具有量产GaN功率零组件的能力。虽然GaN 有着许多优势,但因为产品价格偏高,这是现在消费性电子产品未大量采用的主因。反而在卫星、军事这类对价格敏感度低的产业,GaN 零组件对其有极大的吸引力。不过,从意法半导体与台积电之间的合作可以看出,在5G 世代中,GaN 已经是不可缺少的重要原料,特别是在车电领域(与手机等消费性电子相比,价格敏感度低),将是国际大厂抢进重点领域之一。
