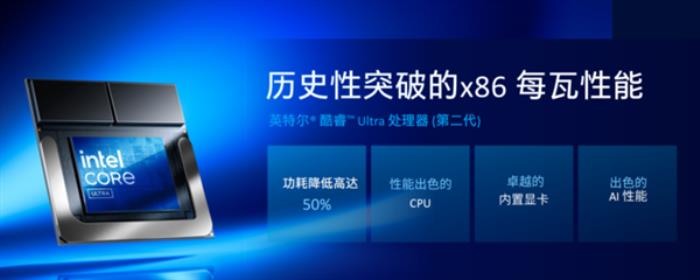

最高效的x86芯片，应当是一种怎样的“打开方式”？

就在刚刚，英特尔给出了一份答案——

英特尔® 酷睿™ Ultra 200V系列处理器。

英特尔高级副总裁Jim Johnson

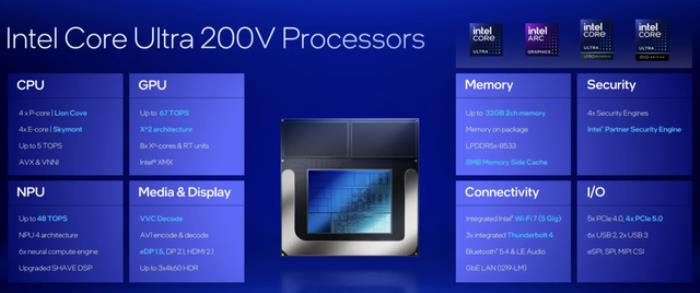

话不多说，直接上亮点：

由此，在搭载英特尔® 酷睿™ Ultra 200V系列芯片之后，AI PC们的生产力也迎来了“蜕变”：

不仅如此，全球顶级的OEM和ISV们纷纷前来站台，例如谷歌、微软、联想、戴尔、惠普等等。

那么英特尔具体又是如何做到的？以及这个“史上最高效”又是如何界定的？我们继续往下看。

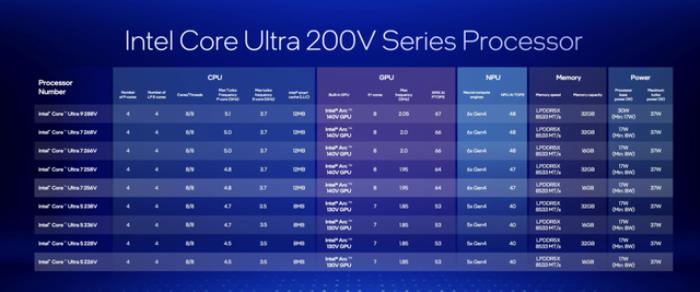

首先我们需要说明的是，Ultra 200V系列一共包含9款处理器，CPU均为8核8线程，GPU和NPU的核心数量会有所不同：

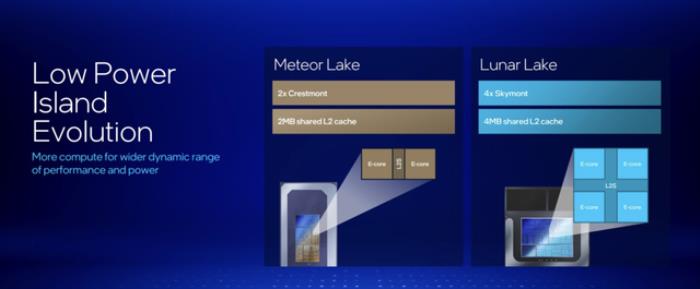

在低功耗方面，这里比较重要的一个变化，就是英特尔对低功耗岛（Low Power Island）做出的改变。

它把Lunar Lake核心数量和缓存增加了一倍（达到4MB和4个内核），并将E核从Crestmont更新到Skymont。

然后英特尔使用各种电源管理技术（包括 Thread Director），通过这个低功耗岛以低功耗来实现效率上的大幅提升。

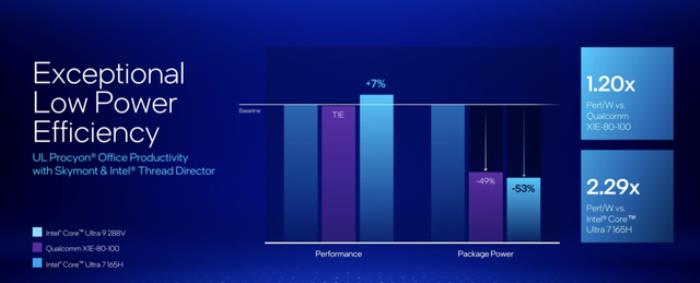

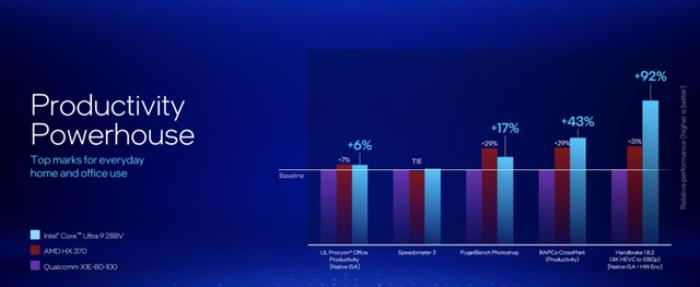

一个比较有意思的点是，从这里开始，英特尔就直接开始向高通猛开炮火了，性能表现如下：

而除了高通之外，AMD也没能逃过被英特尔拿来公开做比较的命运。

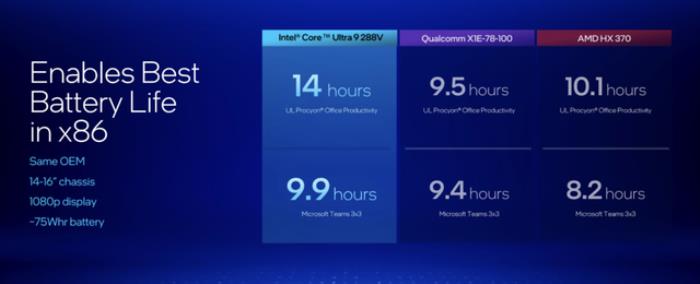

例如在电池寿命方面，英特尔就表示已经超过了AMD和高通。

其次，是CPU方面。

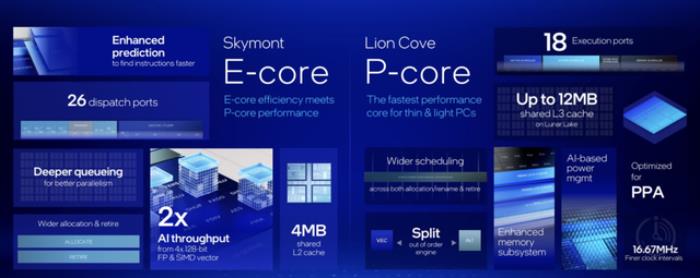

英特尔在CPU上采用了全新的架构，即4个Skymont E核和4个Lion Cove P核，官方所展示的核心信息如下：

不过这里有一个关键的问题。

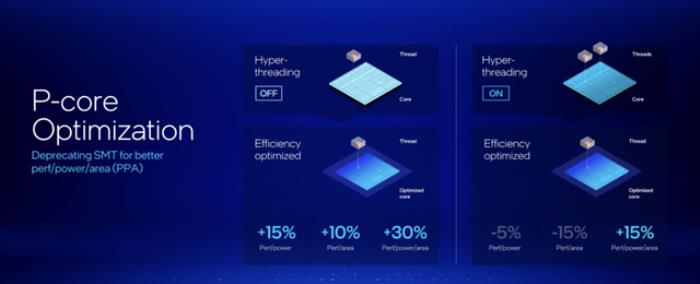

那就是P核不包括超线程，这个技术实际上允许单个CPU内核支持多个任务线程。

根据英特尔的说法，不采用超线程是因为这样会有助于芯片的整体集成。

尽管英特尔这次是“4+4”模型（8个线程，比上一代少很多），但从给出来的性能结果来看，要比AMD和高通要好得多。

在CPU之后，便英特尔的内置GPU了。

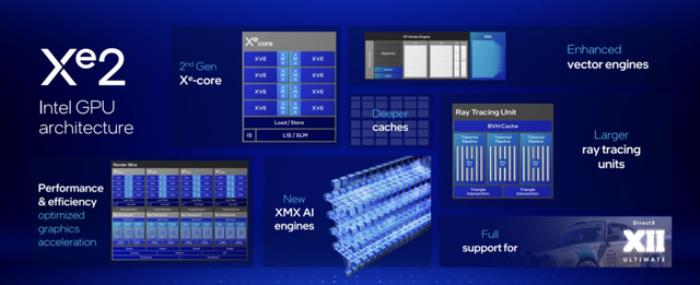

英特尔这次首次亮相了全新的Xe2图形微架构，不仅适用于集成图形领域，而且适用于独立显卡。

在GPU性能的比较上就更有意思了。

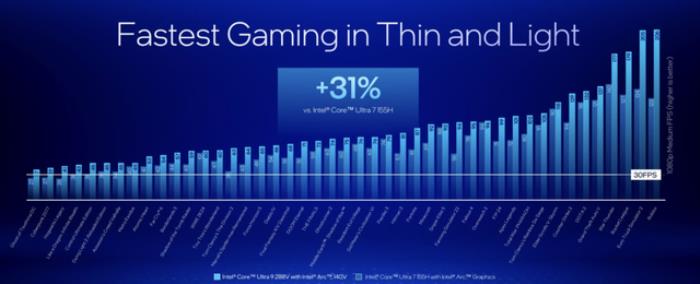

英特尔先是用Ultra 7 155H和Ultra 9 288V在众多游戏上进行了PK，在Xe2加持之下，有了31%的性能提升。

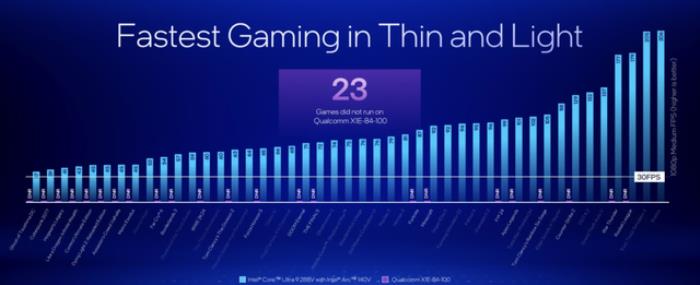

然而到了与高通相比较的时候，结果是这样的：

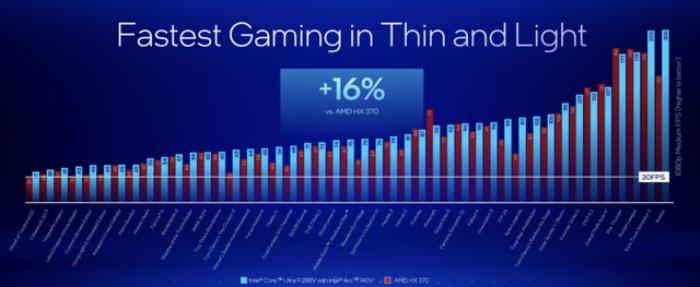

在与AMD HX 370的比较过程中，Ultra 9 288V表现出来的结果是要快出16%。

除此之外，光线追踪也是Xe2的另一大亮点，领先于竞争对手，RT性能提高了30%。

最后，便是Ultra 200V在AI方面的性能了。

正如我们在开头提到的，英特尔此次整体算力达到了120TOPS，其中GPU是67TOPS，NPU 48TOPS，以及还有CPU的5 TOPS。

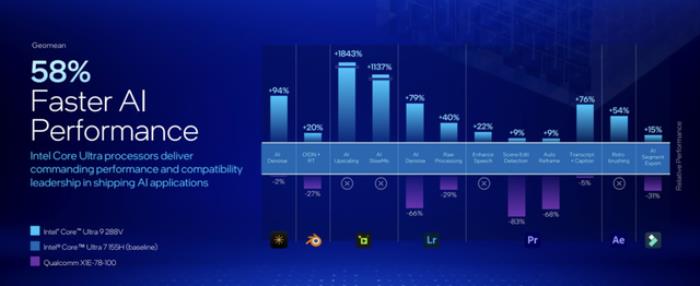

在性能对比上，同样是和高通相比，在使用Adobe Premiere和Lightroom功能等应用程序时，明显是要快得多。

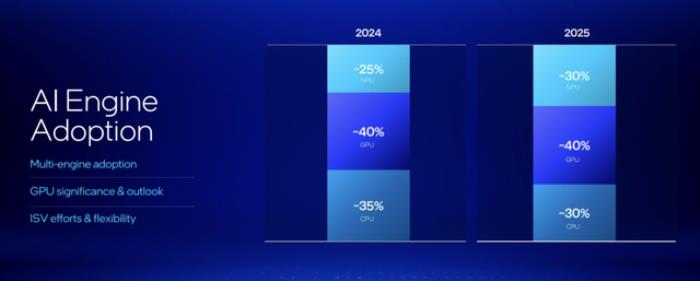

值得一提的是，在新火种与英特尔交流过程中了解到，英特尔是目前与同行相比，唯一一家在CPU、NPU和GPU三个AI Engine都能做到均衡发展的那一个，而这也成为了其核心竞争力之一。

除了英特尔此次“最高效x86处理器”的发布之外，现场的OEM和ISV们也是不可忽视的亮点。

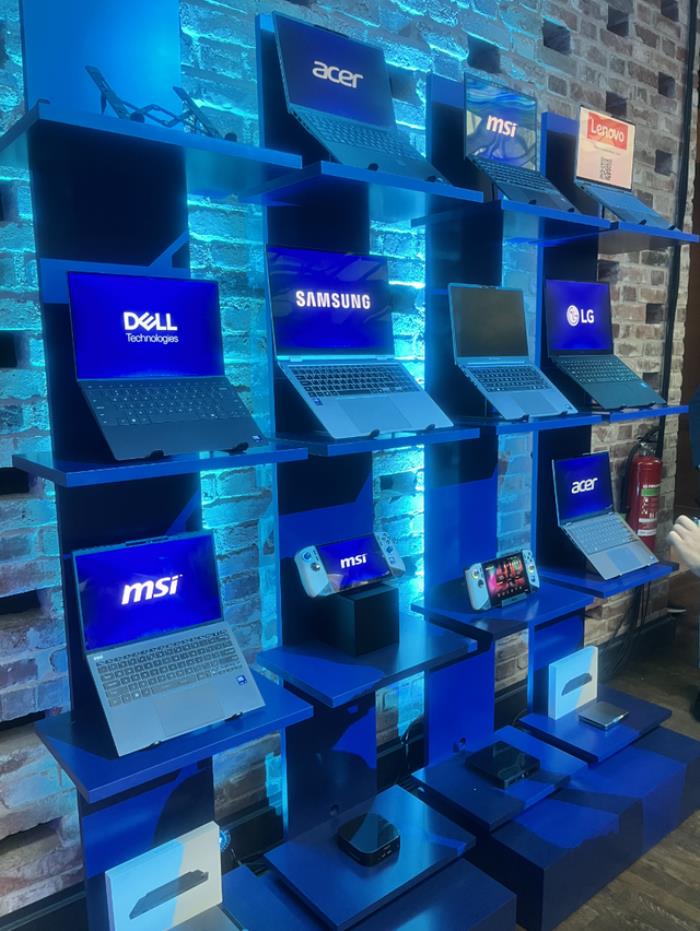

以OEM为例，其数量之多，从一张图就能感受到这个feel了：

近乎所有的AI PC们都有所参与：20多个品牌，80多款机型都搭载了最新的Ultra 200V系列处理器。

不仅如此，在发布活动的现场，谷歌、微软、联想、待会儿和惠普等，也上台表达了对Ultra 200V能上机、上服务而感到的期待。

同样的，即便是在场外，PK的味道依旧是非常浓郁。

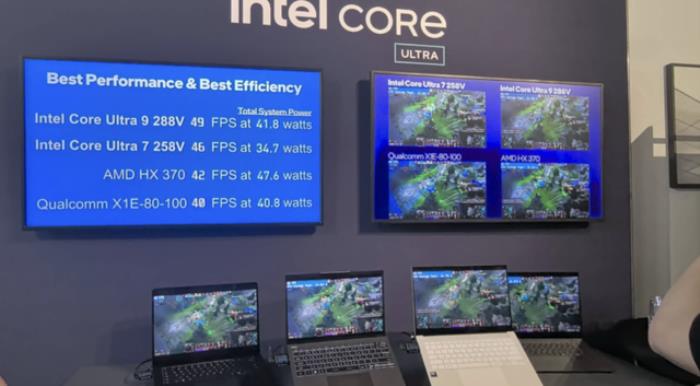

例如在demo演示区，英特尔就拉着AMD现场以赛车的游戏来比拼了一番：

当然，高通依旧是不能落下：

据了解，首批搭载Ultra 200V处理器的笔记本电脑将在9月24日上线。

不过在此之前，我们也不放蹲一波更多的实测结果。

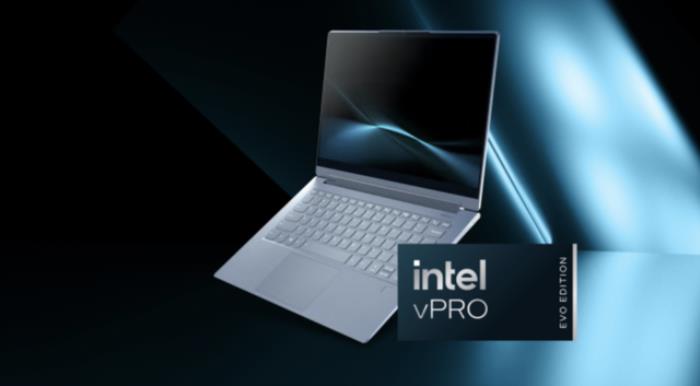

英特尔除了Ultra 200V系列芯片之外，此次还发布了Evo Edition标识。

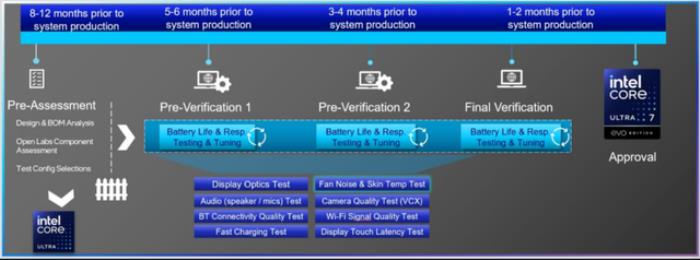

据悉，获得标识的电脑必须通过严苛的英特尔Evo Edition OEM系统验证流程。

每款机型须首先通过预评估，并在通过之后的六个月内接受 10 种不同的测试标准。在此期间会对该机型进行调优，以满足英特尔Evo标准。
