选自github.io作者：Manas Sahni机器之心编译参与：魔王

使用深度学习库可以大幅加速CNN模型运行，那么这些库中的哪些具体的做法实现了这种高速度和高性能呢？佐治亚理工学院计算机科学硕士研究生Manas Sahni在自己的电脑上试验了多种方法的策略，深入剖析高速卷积的实现过程。我的笔记本电脑CPU还可以，在TensorFlow等库的加持下，这台计算机可以在 10-100 毫秒内运行大部分常见CNN模型。2019年，即使是智能手机也能在不到半秒内运行「重量级」CNN模型。而当我自己做了一个简单的卷积层实现，发现这一个层的运行时间竟然超过2秒时，我非常震惊。大家都知道，现代深度学习库对大部分运算具备高度优化的生产级实现。但是这些库使用了哪些人类不具备的「黑魔法」呢？它们如何将性能提升100倍？当它们「优化」或加速神经网络运算时，它们在做什么？当谈及高性能/高效DNN时，我常常问（或被问及）这些问题。本文尝试介绍在DNN库中如何实现一个卷积层。卷积不仅是很多DNN模型中最常见和最繁重的操作，它也是导致上述高性能实现的代表性trick：一点点算法智慧 + 大量调参 + 充分利用低级架构。本文所涉及的很多内容来自这篇开创性论文《Anatomy of High-Performance Matrix Multiplication》，这篇论文形成了线性代数库（如OpenBLAS）所用算法的基础；本文还涵盖 Stefan Hadjis 博士和 Chris Rose的教程。

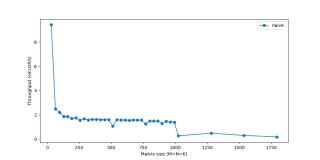

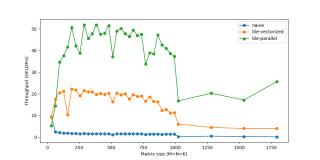

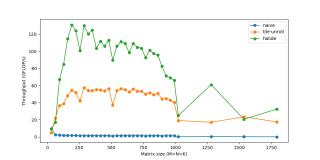

朴素卷积（Naive Convolution）不成熟的优化是万恶之源。——Donald Knuth在探讨优化之前，我们先来了解一下基线和瓶颈。这里是一个朴素 numpy/for-loop 卷积：'''Convolve `input` with `kernel` to generate `output` input.shape = [input_channels, input_height, input_width] kernel.shape = [num_filters, input_channels, kernel_height, kernel_width] output.shape = [num_filters, output_height, output_width]'''for filter in0..num_filters for channel in0..input_channels for out_h in0..output_height for out_w in0..output_width for k_h in0..kernel_height *for* k_w *in* 0..kernel_width output[filter, channel, out_h, out_h] += kernel[filter, channel, k_h, k_w] * input[channel, out_h + k_h, out_w + k_w]这个卷积包含6个嵌套的for loop，这里不涉及步幅（stride）、扩张（dilation）等参数。假如这是MobileNet第一层的规模，我们在纯C中运行该层，花费的时间竟然高达22秒！在使用最强悍的编译器优化后（如-O3 或 -Ofast），该卷积层的运行时间降至2.2秒。但是就一个层而言，这个速度仍然太慢了。那么如果我使用Caffe运行这个层呢？在同一台计算机上使用Caffe运行同一个层所花费的时间仅为18毫秒，实现了100倍的加速！整个网络运行时间才大约100毫秒。那么「瓶颈」是什么？我们应该从哪儿开始优化呢？最内的循环进行了两次浮点运算（乘和加）。对于实验所使用的卷积层规模，它执行了8516万次，即该卷积需要1.7亿次浮点运算（170MFLOPs）。我的电脑CPU的峰值性能是每秒800亿FLOPs，也就是说理论上它可以在0.002秒内完成运行。但是很明显我们做不到，同样很明显的是，电脑的原始处理能力是非常充足的。理论峰值无法实现的原因在于，内存访问同样需要时间：无法快速获取数据则无法快速处理数据。上述高度嵌套的for-loop使得数据访问非常艰难，从而无法充分利用缓存。贯穿本文的问题是：如何访问正在处理的数据，以及这与数据存储方式有何关联。先决条件FLOP/s性能或者速度的度量指标是吞吐量（throughput），即每秒浮点运算数（FLoating Point Operations per Second，FLOP/s）。使用较多浮点运算的大型运算自然运行速度较慢，因此FLOP/s是对比性能的一种较为可行的指标。我们还可以用它了解运行性能与CPU峰值性能的差距。我的计算机CPU具备以下属性：2个物理内核；每个内核的频率为2.5 GHz，即每秒运行2.5×10^9个CPU循环；每个循环可处理32 FLOPs（使用AVX & FMA）。因此，该CPU的峰值性能为：GFLOP/s。这就是我的CPU的理论峰值性能。类似地，我们可以得出单核CPU的峰值性能为80 GFLOP/s。存储顺序和行优先逻辑上我们将矩阵/图像/张量看作是多维度的，但实际上它们存储在线性、一维的计算机内存中。我们必须定义一个惯例，来规定如何将多个维度展开到线性一维存储空间中，反之亦然。大部分现代深度学习库使用行主序作为存储顺序。这意味着同一行的连续元素被存储在相邻位置。对于多维度而言，行主序通常意味着：在线性扫描内存时第一个维度的变化速度最慢。那么维度本身的存储顺序呢？通常4维张量（如CNN中的张量）的存储顺序是NCHW、NHWC等。本文假设CNN中的张量使用NCHW存储顺序，即如果HxW 图像的block为N，通道数为C，则具备相同N的所有图像是连续的，同一block内通道数C相同的所有像素是连续的，等等。Halide语言本文讨论的优化有时需要使用C语法甚至汇编语言这类底层的低级语言。这会影响代码的可读性，还会使尝试不同优化方法变得困难，因为它需要重写全部代码。Halide是一种嵌入到 C++ 中的语言，它可以帮助抽象概念，旨在帮助用户写出快速的图像处理代码。它可以分离算法（需要计算的东西）和调度策略（如何计算算法以及何时计算），因此使用Halide试验不同优化方法会更加简便。我们可以保持算法不变，试用不用的调度策略。本文将使用Halide语言展示这些低级概念，但是你需要首先了解函数名称。从卷积到矩阵相乘上文讨论的朴素卷积已经够慢了，本节要介绍的实现则更加复杂，它包含步幅、扩张、填充（padding）等参数。我们将继续使用基础卷积作为运行示例，但是最大程度利用计算机的性能需要一些技巧——在多个层次上精心调参，以及充分利用所用计算机架构的具体知识。换言之，解决所有难题是一项艰巨任务。那么我们可以将它转换成容易解决的问题吗？比如矩阵相乘。矩阵相乘（又称matmul，或者Generalized Matrix Multiplication，GEMM）是深度学习的核心。全连接层、RNN等中都有它的身影，它还可用于实现卷积。卷积是滤波器和输入图像块（patch）的点乘。如果我们将滤波器展开为2-D矩阵，将输入块展开为另一个2-D矩阵，则将两个矩阵相乘可以得到同样的数字。与CNN不同，近几十年来矩阵相乘已经得到广泛研究和优化，成为多个科学领域中的重要问题。将图像块展开为矩阵的过程叫做im2col（image to column）。我们将图像重新排列为矩阵的列，每个列对应一个输入块，卷积滤波器就应用于这些输入块上。下图展示了一个正常的3x3卷积：下图展示的是该卷积运算被实现为矩阵相乘的形式。右侧的矩阵是im2col的结果，它需要从原始图像中复制像素才能得以构建。左侧的矩阵是卷积的权重，它们已经以这种形式储存在内存中。注意，矩阵乘积直接得出了卷积输出，无需额外「转换」至原始形式。出于视觉简洁考虑，此处将每个图像块作为独立的个体进行展示。而在现实中，不同图像块之间通常会有重叠，因而im2col可能导致内存重叠。生成im2col 缓冲（im2col buffer）和过多内存（inflated memory）所花费的时间必须通过GEMM实现的加速来抵消。使用im2col可以将卷积运算转换为矩阵相乘。现在我们可以使用更加通用和流行的线性代数库（如OpenBLAS、Eigen）对矩阵相乘执行高效计算，而这是基于几十年的优化和微调而实现的。如果要抵消im2col变换带来的额外工作和内存，我们需要一些加速。接下来我们来看这些库是如何实现此类加速的。本文还介绍了在系统级别进行优化时的一些通用方法。加速GEMM朴素本文剩余部分将假设GEMM按照该公式执行：我们首先计算基础标准矩阵相乘的时间：for i in0..M: for j in0..N: for k in0..K: C[i, j] += A[i, k] * B[k, j]使用Halide语言：Halide::Buffer C, A, B;Halide::Var x, y;C(x,y) += A(k, x) *= B(y, k); // loop bounds, dims, etc. are taken care of automatically最内的代码行做了2次浮点运算（乘和加），代码执行了MNK次，因此该GEMM的FLOPs数为2MNK。下图展示了不同矩阵大小对应的性能：仅仅达到峰值性能的10%！接下来我们将探索加速计算的方式，但不变的主题仍然是：如果无法快速获取数据，则仅仅快速计算数据并不足够。随着矩阵规模越来越大，内存成为更加严重的问题，而性能也会继续逐渐下降。你看到图中的剧烈下跌了吗？这表示当矩阵太大无法适应缓存时，吞吐量突然下跌。缓存RAM是大的存储空间，但速度较慢。CPU缓存的速度要快得多，但其规模较小，因此恰当地使用CPU缓存至关重要。但是并不存在明确的指令：「将该数据加载到缓存」。该过程是由CPU自动管理的。每一次从主内存中获取数据时，CPU会将该数据及其邻近的数据加载到缓存中，以便利用访问局部性（locality of reference）。你应该首先注意到我们访问数据的模式。我们按照下图A的形式逐行遍历数据，按照下图B的形式逐列遍历数据。它们的存储也是行优先的，因此一旦我们找到 A[i, k]，则它在该行中的下一个元素A[i, k+1]已经被缓存了。接下来我们来看B中发生了什么：列的下一个元素并未出现在缓存中，即出现了缓存缺失（cache miss）。这时尽管获取到了数据，CPU也出现了一次停顿。获取数据后，缓存同时也被 B 中同一行的其他元素填满。我们实际上并不会使用到它们，因此它们很快就会被删除。多次迭代后，当我们需要那些元素时，我们将再次获取它们。我们在用实际上不需要的值污染缓存。我们需要重新修改loop，以充分利用缓存能力。如果数据被读取，则我们要使用它。这就是我们所做的第一项改变：循环重排序（loop reordering）。我们将i,j,k 循环重新排序为 i,k,j：for i in0..M: for k in0..K: for j in0..N:答案仍然是正确的，因为乘/加的顺序对结果没有影响。而遍历顺序则变成了如下状态：循环重排序这一简单的变化，却带来了相当可观的加速：平铺（Tiling）要想进一步改进重排序，我们需要考虑另一个缓存问题。对于A中的每一行，我们针对B中所有列进行循环。而对于 B 中的每一步，我们会在缓存中加载一些新的列，去除一些旧的列。当到达A的下一行时，我们仍旧重新从第一列开始循环。我们不断在缓存中添加和删除同样的数据，即缓存颠簸（cache thrashing）。如果所有数据均适应缓存，则颠簸不会出现。如果我们处理的是小型矩阵，则它们会舒适地待在缓存里，不用经历重复的驱逐。庆幸的是，我们可以将矩阵相乘分解为子矩阵。要想计算 C 的r×c平铺，我们仅需要A的r行和B的c列。接下来，我们将 C 分解为6x16的平铺：C(x, y) += A(k, y) * B(x, k);C.update().tile(x, y, xo, yo, xi, yi, 6, 16)/*in pseudocode:for xo in 0..N/16: for yo in 0..M/6: for yi in 6: for xi in 0..16: for k in 0..K: C(...) = ...*/我们将x,y 维度分解为外侧的xo,yo和内侧的xi,yi。我们将为该6x16 block优化micro-kernel（即xi,yi），然后在所有block上运行micro-kernel（通过xo,yo进行迭代）。向量化 & FMA大部分现代CPU支持SIMD（Single Instruction Multiple Data，单指令流多数据流）。在同一个CPU循环中，SIMD可在多个值上同时执行相同的运算/指令（如加、乘等）。如果我们在4个数据点上同时运行SIMD指令，就会直接实现4倍的加速。因此，当我们计算处理器的峰值速度时，我们其实有些作弊，把该向量化性能作为峰值性能。对于向量等数据而言，SIMD用处多多，在处理此类数据时，我们必须对每一个向量元素执行同样的指令。但是我们仍然需要设计计算核心，以充分利用它。计算峰值FLOPs时，我们所使用的第二个技巧是FMA（Fused Multiply-Add）。尽管乘和加是两种独立的浮点运算，但它们非常常见，有些专用硬件单元可以将二者融合为一，作为单个指令来执行。编译器通常会管理FMA的使用。在英特尔CPU上，我们可以使用SIMD（AVX & SSE）在单个指令中处理多达8个浮点数。编译器优化通常能够独自识别向量化的时机，但是我们需要掌控向量化以确保无误。C.update().tile(x, y, xo, yo, xi, yi, 6, 16).reorder(xi, yi, k, xo, yo).vectorize(xi, 8)/*in pseudocode:for xo in 0..N/16: for yo in 0..M/6: for k in 0..K: for yi in 6: for vectorized xi in 0..16: C(...) = ...*/多线程处理（Threading）到现在为止，我们仅使用了一个CPU内核。我们拥有多个内核，每个内核可同时执行多个指令。一个程序可被分割为多个线程，每个线程在单独的内核上运行。C.update().tile(x, y, xo, yo, xi, yi, 6, 16).reorder(xi, yi, k, xo, yo).vectorize(xi, 8).parallel(yo)/*in pseudocode:for xo in 0..N/16 in steps of 16: for parallel yo in steps of 6: for k in 0..K: for yi in 6: for vectorized xi in 0..16 in steps of 8: C(...) = ...*/你可能注意到，对于非常小的规模而言，性能反而下降了。这是因为工作负载很小，线程花费较少的时间来处理工作负载，而花费较多的时间同步其他线程。多线程处理存在大量此类问题。展开（Unrolling）循环使我们避免重复写同样代码的痛苦，但同时它也引入了一些额外的工作，如检查循环终止、更新循环计数器、指针运算等。如果手动写出重复的循环语句并展开循环，我们就可以减少这一开销。例如，不对1个语句执行8次迭代，而是对4个语句执行2次迭代。这种看似微不足道的开销实际上是很重要的，最初意识到这一点时我很惊讶。尽管这些循环操作可能「成本低廉」，但它们肯定不是免费的。每次迭代2-3个额外指令的成本会很快累积起来，因为此处的迭代次数是数百万。随着循环开销越来越小，这种优势也在不断减小。展开是几乎完全被编译器负责的另一种优化方式，除了我们想要更多掌控的micro-kernel。C.update().tile(x, y, xo, yo, xi, yi, 6, 16).reorder(xi, yi, k, xo, yo).vectorize(xi, 8).unroll(xi).unroll(yi)/*inpseudocode:for xo in0..N/16: for parallel yo:for k in0..K: C(xi:xi+8, yi+0) C(xi:xi+8, yi+1) ... C(xi:xi+8, yi+5) C(xi+8:xi+16, yi+0) C(xi+8:xi+16, yi+1) ... C(xi+8:xi+16, yi+5)*/现在我们可以将速度提升到接近60 GFLOP/s。总结上述步骤涵盖一些性能加速最常用的变换。它们通常以不同方式组合，从而得到更加复杂的调度策略来计算同样的任务。下面就是用Halide语言写的一个调度策略：matrix_mul(x, y) += A(k, y) * B(x, k); out(x, y) = matrix_mul(x, y);out.tile(x, y, xi, yi, 24, 32) .fuse(x, y, xy).parallel(xy) .split(yi, yi, yii, 4) .vectorize(xi, 8) .unroll(xi) .unroll(yii); matrix_mul.compute_at(out, yi) .vectorize(x, 8).unroll(y); matrix_mul.update(0) .reorder(x, y, k) .vectorize(x, 8) .unroll(x) .unroll(y) .unroll(k, 2);它执行了：将out分解为32x24的平铺，然后将每个平铺进一步分解为8x24的子平铺。使用类似的重排序、向量化和展开，在临时缓冲区（matrix_mul）计算8x24 matmul。使用向量化、展开等方法将临时缓冲区matrix_mul 复制回out。在全部32x24平铺上并行化这一过程。最后，我们将速度提升至超过120 GFLOPs，接近峰值性能160 GFLOPs，堪比OpenBLAS等生产级库。使用im2col类似的微调代码和矩阵相乘，同样的卷积可以在大约20毫秒内完成运行。如想深入了解，你可以尝试自行试验不同的调度策略。作为一名工程师，我经常听到关于缓存、性能等的语句，而亲眼看到它们的实际效果是非常有趣和值得的。注意：im2col+gemm方法是大部分深度学习库中流行的通用方法。但是，对于特定的常用规模、不同的架构（GPU）和不同的运算参数（如扩张、分组等），专门化（specialization）是关键。这些库可能也有更专门化的实现，这些实现利用类似的trick或具体的假设。经过不断试错的高度迭代过程之后，我们构建了这些micro-kernel。对于什么方法效果好/不好、必须基于结果考虑注释，程序员通常只有直观的想法。听起来和深度学习研究差不多，不是吗？
