AMD最强U锐龙AIMax+395内核照首次揭秘:GPU面积大得恐怖!

新火种    2025-02-19

2月19日消息,作为AMD最新移动旗舰处理器,锐龙AI Max+ 395(代号Strix Halo)继承了有史以来最强的GPU Radeon 8060S,配备多达40个RDNA3.5架构的计算单元,还支持四通道统一内存(类似苹果M系列),性能直接战平桌面版RTX 4060!

华硕的Tony大叔首次展示并详细介绍了它的内核设计。

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

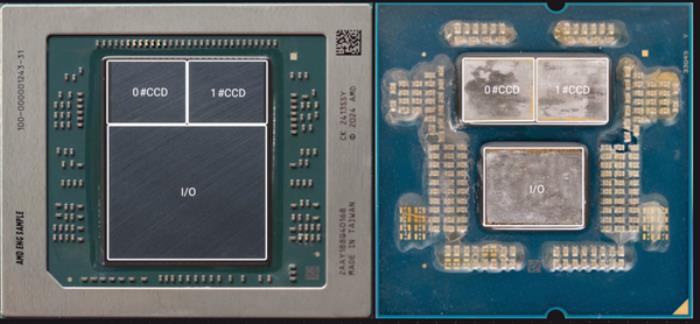

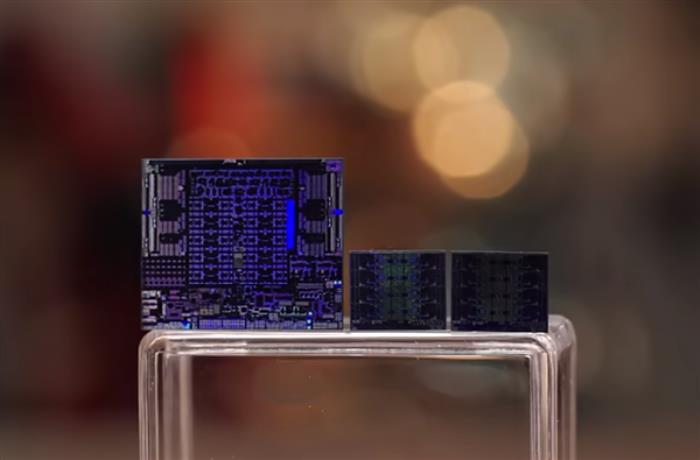

Strix Halo系列首次在移动端采用原生的chiplets设计,和桌面上锐龙9000系列一样是两个CCD、一个IOD,对比可以明显看出,CCD面积差不多,IOD则要大得多——原因后边说。

同时,CCD、IOD不像桌面上那样相隔一定距离,而是都紧密靠在一起,自然有利于降低延迟。

有趣的是,AMD Zen6据说就会普及这种方式,这里也有提前试验的味道了。

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

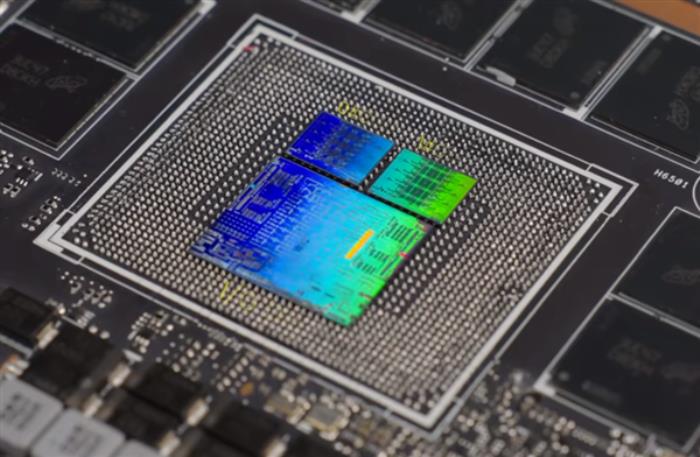

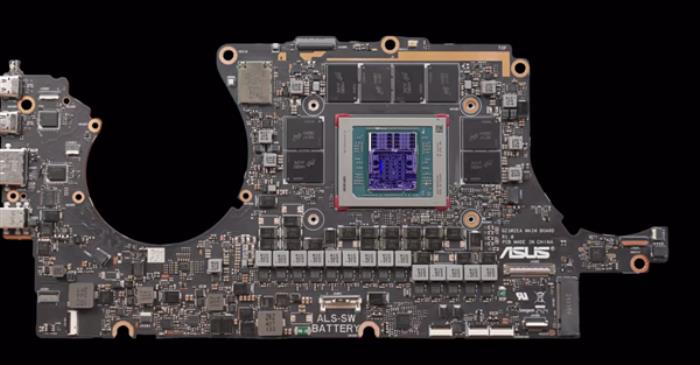

ROG幻X 2025为它配备了多达14相核心供电,以及八颗内存,总容量32/64GB,最多可以分配24/48GB作为显存。

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

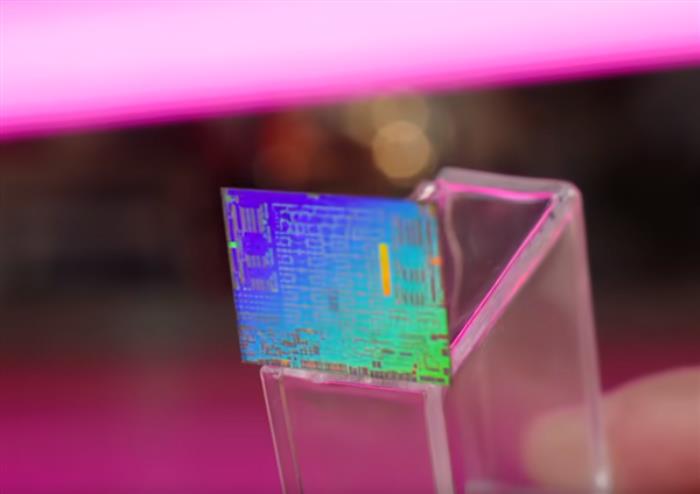

先看几张美图。

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

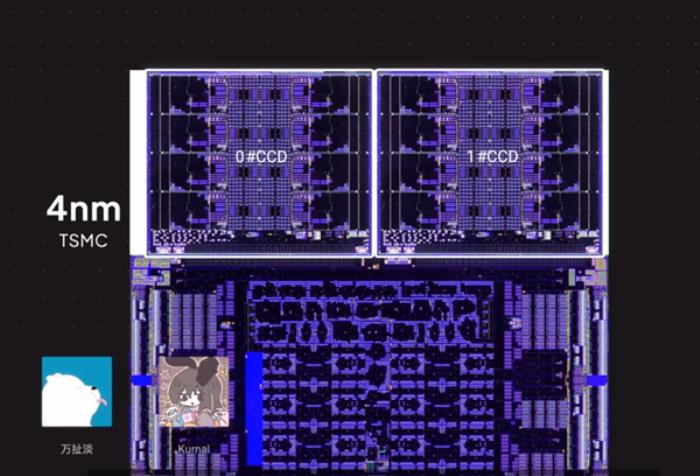

两颗CCD采用台积电4nm工艺制造,面积为67.07毫米,略小于桌面上的70.22平方毫米。

其中宽度几乎不变,长度缩小了0.34毫米。

和桌面上完全一样的八个Zen5标准核心、8MB二级缓存、32MB三级缓存,布局和一模一样。

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

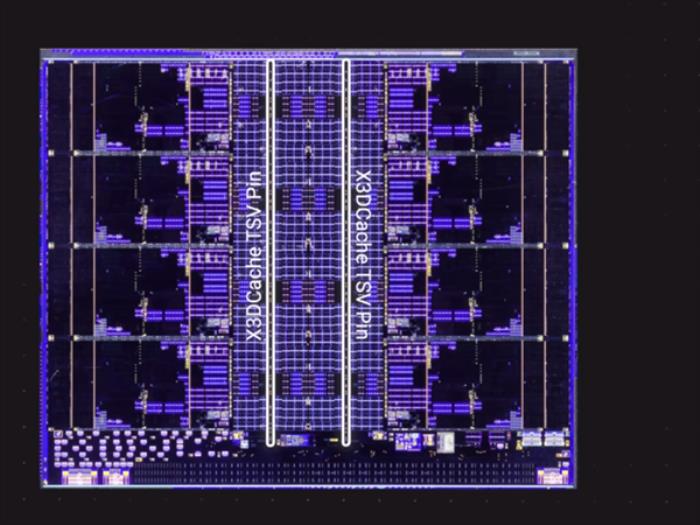

值得一提的是,Strix Halo上也存在和桌面版一样的TSV硅通孔,因此理论上也可以堆叠3D缓存!

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

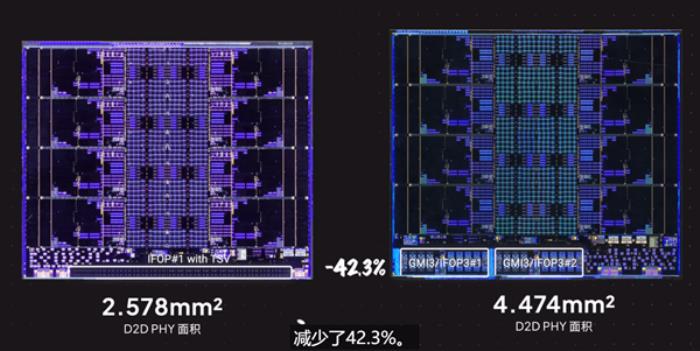

区别就在底部的D2D接口设计(就是这里差了0.34毫米),该区域面积2.578平方毫米,比桌面上的4.474平方毫米缩小了42.3%之多。

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

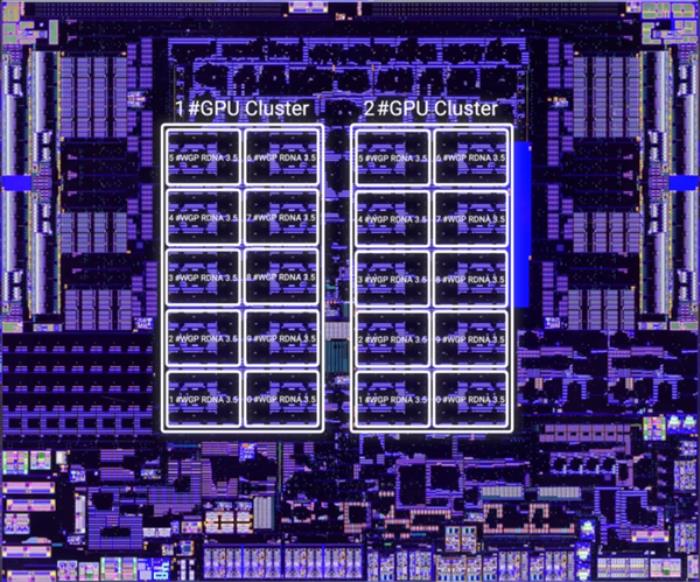

IOD采用台积电6nm工艺,面积达到了夸张的307.58平方毫米,相当于四个半CCD,原因就是它塞进去了超强的集显Radeon 8060S,配备20组WGP也就是40组计算单元、32MB无限缓存(核心左右各有16MB)。

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

两侧边缘更是有八个32-bit的显存控制器,合计带宽256-bit,赶上了RTX 5080的规格。

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

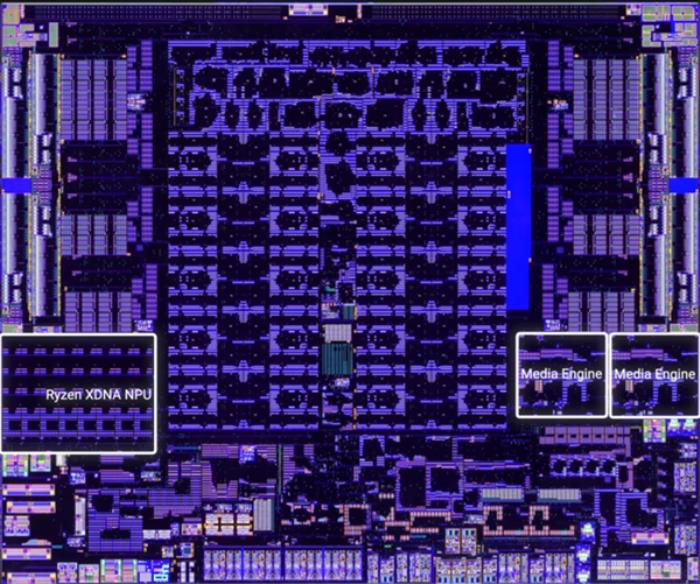

NPU单元在左侧下方,算力还是50 TOPS。

右侧下方是两个媒体引擎,支持H.264、H.265、AV1编解码,以及一个显示引擎,支持DP 2.1、HDMI 2.1。

AMD最强U锐龙AI Max+ 395内核照首次揭秘:GPU面积大得恐怖!

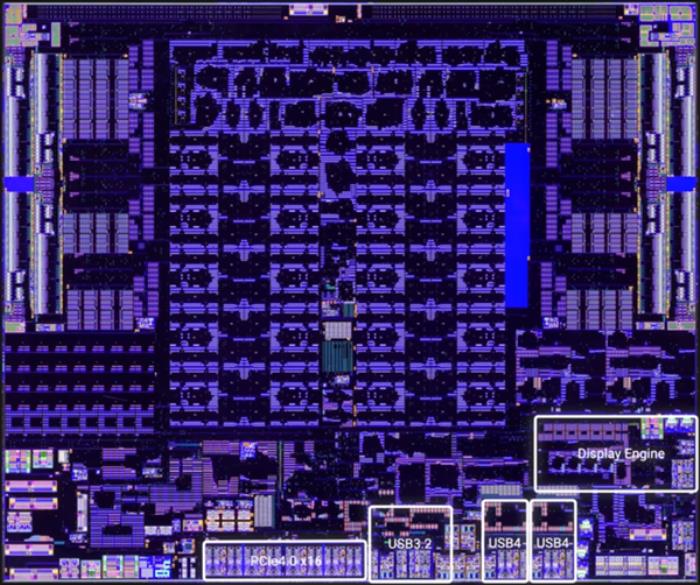

下方是PCIe 4.0 x16总线控制器、两个USB4控制器、一个USB 3.2控制器。
